ہیٹ ایکسچینجر مینوفیکچرنگ کا عمل - ڈیزائننگ سے لے کر ٹیسٹنگ تک

ہیٹ ایکسچینجردو یا زیادہ سیالوں کے درمیان حرارت کی منتقلی کے لیے ضروری ہیں۔ یہ فارماسیوٹیکل، تیل اور گیس، فوڈ پروسیسنگ، کیمیکل اور پاور پلانٹس میں ریفائننگ کے عمل اور تھرمل کارکردگی کو بڑھانے میں اہم ہے۔

ہندوستان میں سب سے اوپر ہیٹ ایکسچینجر بنانے والوں میں سے ایک، GNEE کے پاس 17 سالوں سے اپنی مرضی کے مطابق-ڈیزائن کردہ اور تیار کردہ پلیٹ، ایئر-کولڈ، شیل اور ٹیوب، کوروگیٹڈ، فائنڈ ٹیوب ہیٹ ایکسچینجرز ہیں۔ ہماری جدید ترین مینوفیکچرنگ سہولیات کے ساتھ، ہم نے قابل بھروسہ، سنکنرن-مزاحم، اعلی-پرفارمنگ ہیٹ ایکسچینج حل فراہم کرکے دنیا بھر میں متعدد کاروباروں کا اعتماد حاصل کیا ہے۔

ہم نفیس ڈیزائن-سے-ڈیلیوری کی صلاحیتوں اور گھر کے اندر-انجینئرنگ کی مہارت کا فائدہ اٹھا کر مختلف شعبوں پر محیط کلائنٹس کی منفرد ضروریات کو حکمت عملی کے ساتھ ایڈجسٹ کرتے ہیں۔

ہیٹ ایکسچینجر مختلف صنعتی عملوں میں بہت اہم ہیں کیونکہ وہ تھرمل توانائی کو ایک سیال ندی سے دوسرے میں منتقل کرتے ہیں۔ اسی لیے ممتازہندوستان میں شیل اور ٹیوب ہیٹ ایکسچینجر بنانے والےزیادہ سے زیادہ کارکردگی، وشوسنییتا، اور حفاظت کو برقرار رکھنے کے لیے مینوفیکچرنگ کے عمل کی نگرانی کریں۔

یہ مخصوص حالات کے تحت کارکردگی کا حساب لگانے کے لیے تھرمل ماڈل کا استعمال کرتے ہوئے تیار کیا جاتا ہے۔ ہیٹ ایکسچینجر کی تیاری ایک پیچیدہ عمل ہے جو درج ذیل مراحل پر مشتمل ہے:

• تھرمل ڈیزائن کا عمل
• تفصیلی انجینئرنگ اور ڈیزائن کا عمل
• مینوفیکچرنگ کا عمل
• ویلڈنگ اور اسمبلنگ کا عمل
• ٹیسٹنگ اور شپنگ کی تیاری
• حتمی نقل و حمل اور آن-سائٹ معائنہ
• آئیے ہر مرحلے کو تفصیل سے سمجھتے ہیں کہ یہ سمجھنے کے لئے کہ کس طرح سب سے اوپر ہے۔گرمی ایکسچینجر مینوفیکچررزہیٹ ایکسچینجرز تیار کرتے وقت معیار کو یقینی بنائیں۔

ڈیزائن کا مرحلہ آپٹمائزڈ انڈسٹریل ہیٹ ایکسچینجرز تیار کرنے کے لیے انتہائی اہم ہے جو کلائنٹ ہیٹ ٹرانسفر کی افادیت کو زیادہ سے زیادہ بناتے ہیں۔ ہندوستان میں ہیٹ ایکسچینجر مینوفیکچررز کے ڈیزائنرز اور انجینئروں کا ماہر گروپ ہر پروجیکٹ کے پیرامیٹرز کے ذریعہ ہیٹ ایکسچینجر کی بہترین قسم، کنفیگریشن، تعمیراتی مواد اور تکنیکی خصوصیات کا تعین کرتا ہے۔

سافٹ ویئر آپریٹنگ درجہ حرارت، ہیٹ ڈیوٹی، سیال کی اقسام، اور خصوصیات، بہاؤ کی شرح، دباؤ میں کمی، اور خصوصی ڈیزائن تیار کرنے کے لیے بہاؤ کی شرحوں کے ساتھ فراہم کیا جاتا ہے۔

ڈیزائن ٹیم کمپیوٹیشنل فلوڈ ڈائنامکس تکنیک کا استعمال کرتے ہوئے اصل آپریٹنگ حالات کے تحت صنعتی ہیٹ ایکسچینجر کی تھرمل اور مکینیکل کارکردگی کی نقالی کرتی ہے۔ یہ ورچوئل ٹیسٹنگ حفاظت اور انحصار کی توثیق کرتے ہوئے حرارت کی منتقلی کی شرح کو زیادہ سے زیادہ کرتا ہے۔ صارف-دوستانہ سافٹ ویئر انٹرفیس کسٹمر کے تعاون کو بھی سہولت فراہم کرتا ہے تاکہ وہ ڈیزائن کو ان کے عمل کی ضروریات کے عین مطابق بنا سکے۔

انجینئرنگ، کوالٹی اور مینوفیکچرنگ ٹیموں کے ساتھ مل کر، معائنہ تک رسائی، لاگت، دیکھ بھال، من گھڑت فزیبلٹی، اور دیگر اہم عوامل کو بہتر بنانے کے لیے متعدد ڈیزائن کے اعادے کیے جاتے ہیں۔

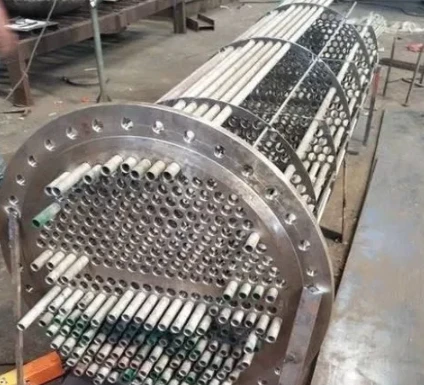

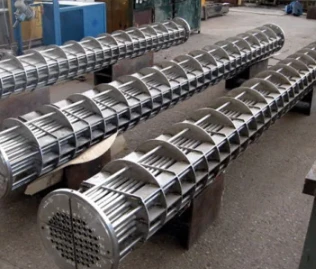

مینوفیکچرنگ کا مرحلہ بنیادی مواد کی تشکیل، مشینی اور ویلڈنگ سے شروع ہوتا ہے تاکہ انہیں صنعتی ہیٹ ایکسچینجرز کے بڑے اجزاء میں بنایا جا سکے۔ چینل اور شیل سلنڈر عام طور پر رولڈ اور ویلڈڈ پلیٹیں (24-انچ قطر سے زیادہ) یا پائپ (24-انچ یا اس سے کم قطر) ہوتے ہیں۔ موٹائی پر منحصر ہے، ٹیوب کی چادریں ایک پلیٹ یا فورجنگ، مشینی اور ڈرل ہو سکتی ہیں۔ فلینجز گرم جعلی انگوٹھیاں ہیں، اور بافلز پلیٹ میٹریل ہیں جو مشینی اور ڈرل کیے جاتے ہیں۔ ٹیوبیں مختلف قسموں میں آتی ہیں، جیسے ہموار اور ویلڈیڈ، اور کئی معیاری قطروں اور موٹائیوں میں دستیاب ہیں۔ ٹیوبوں کو U-شکل میں موڑا جا سکتا ہے اور ہندوستان میں ہیٹ ایکسچینجر مینوفیکچررز کی ضرورت کے مطابق لمبائی میں کاٹا جا سکتا ہے۔

لہٰذا، شیل اور ٹیوب ہیٹ ایکسچینجر کی تیاری کو چار مراحل میں درجہ بندی کیا جا سکتا ہے:

• مشین اور ڈرلنگ آپریشن
• ویلڈنگ آپریشنز
• بنڈل اسمبلی
• فائنل اور ٹیسٹنگ اسمبلی

ویلڈنگ اور صنعتی ہیٹ ایکسچینجر اسمبلی مینوفیکچرنگ میں ایک اہم مرحلہ ہے، جس میں کافی درستگی اور مہارت کی ضرورت ہوتی ہے۔ ہندوستان میں مینوفیکچررز پیچیدہ ویلڈنگ کے طریقہ کار جیسے TIG، MIG، orbital، اور لیزر ویلڈنگ کا استعمال کرتے ہیں تاکہ عالمی ضابطوں اور معیارات کے مطابق جوڑوں کی سالمیت اور ناقابل تسخیریت کی ضمانت دی جا سکے۔ ASME-مصدقہ، انتہائی تجربہ کار ویلڈر جہتی درستگی کو یقینی بنانے کے لیے فکسچر کا استعمال کرتے ہوئے بہترین طریقوں کی پابندی کرتے ہیں۔

جی این ای ایقابل استعمال صنعتی ہیٹ ایکسچینجرز کے لیے بے عیب، یکساں ویلڈز بنانے کے لیے استعمال کی جانے والی اشیاء جیسے دھاتی-مخصوص فلر تاروں اور خودکار مداری ویلڈنگ کا استعمال کرتا ہے۔

ریڈیوگرافک ٹیسٹ اور دیگر غیر تباہ کن جانچ کے طریقہ کار ویلڈز کی توثیق کرتے ہیں۔ مزید برآں، ہر ہیٹ ایکسچینجر کو ہائیڈرو اور ہیلیم لیک کے سخت ٹیسٹوں کا نشانہ بنایا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ لیک-پروف ہے۔ کوالٹی اشورینس ٹیم ہر جوائنٹ کا باریک بینی سے معائنہ کرتی ہے۔ ہندوستان میں سرفہرست ہیٹ ایکسچینجر مینوفیکچررز تھرمو ویل سمیت ویلڈنگ کے معیاری آلات کو پورا کرنے کے لیے سخت پروٹوکول کی پابندی کرتے ہیں۔

کوالٹی ایشورنس کا کام قابل اعتماد شیل اور ٹیوب ہیٹ ایکسچینجرز کی تیاری میں اہم ہے۔ GNEE اجزاء کی سالمیت کو یقینی بنانے کے لیے آنے والے مواد کے معائنہ کے سخت عمل کو استعمال کرتا ہے۔

کارکردگی کی سالمیت کو یقینی بنانے کے لیے مکمل جانچ کے طریقہ کار کو متعدد مراحل پر عمل میں لایا جاتا ہے۔ ہر ہیٹ ایکسچینجر کو ہوا یا پانی میں دباؤ کے دوران لیکیج ٹیسٹ سے گزرنا پڑتا ہے۔

کارکردگی کا اندازہ حتمی جانچ کے دوران مصنوعی عمل کے حالات کے تحت کیا جاتا ہے۔

• دباؤ کی سالمیت کے لیے ASME 'U' سٹیمپ سرٹیفیکیشن
• مرمت اور تبدیلی کے لیے ASME 'R' سٹیمپ
• سی ای مارکنگ مصنوعات کی حفاظت کی تصدیق کرتی ہے۔
• کوالٹی مینجمنٹ کے لیے ISO 9001:2015

اعلی درجے کی جانچ کے آلات اور انشانکن کے ساتھ مل کر جو قومی معیارات پر واپس جا سکتے ہیں، رساو، حرارت کی منتقلی کی شرح، اور دباؤ میں کمی کو بھی انتہائی درستگی کے ساتھ ماپا جاتا ہے۔ ہیٹنگ ایکسچینجرز کو کلائنٹس کو شپمنٹ کے لیے حتمی منظوری تب ہی دی جاتی ہے جب وہ تمام ٹیسٹ مکمل کر لیتے ہیں۔

ہیٹ ایکسچینجر مینوفیکچرنگ انڈسٹری اس بات کی تصدیق کرنے کے لیے سخت ٹیسٹنگ پروٹوکول کے مطابق ہے کہ ہر یونٹ کسٹمرز کو بھیجنے سے پہلے ڈیزائن کی تفصیلات کو پورا کرتا ہے۔ کوالٹی کنٹرول ٹیمیں مکمل تھرمل کارکردگی اور مکینیکل سالمیت کے جائزوں کے لیے معیاری ٹیسٹ استعمال کرتی ہیں۔

عین مطابق آلات لانچ کے پورے عمل کے دوران بنیادی دباؤ، درجہ حرارت اور حرارت کی منتقلی کی شرحوں کی نگرانی کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ تھرمل ڈیوٹی کی تکمیل ہوتی ہے۔ ہائیڈرو سٹیٹک اور نیومیٹک دباؤ کی تشخیص مطلوبہ ڈیزائن کے دباؤ سے بہتر طریقے سے انجام دی جاتی ہے۔ ہیلیئم ماس سپیکٹرو میٹری درستگی کے ساتھ ایک منٹ کے رساو کا بھی پتہ لگاتی ہے۔ اہم آلات جیسے آلات، والوز، اور گسکیٹ کی جانچ جانچ کے منصوبوں کی پیروی کرتی ہے۔

تھرمل ہائیڈرولکس اور مکینیکل سالمیت کی تصدیق کے بعد، بیرونی حصے کو موصلیت، حفاظتی کوٹنگز، اور پالش کرنے کے ساتھ مکمل کیا جاتا ہے۔ سنکنرن-روکنے والے مرکبات اور مواد کو سنبھالنے کے مناسب طریقے نقل و حمل کے دوران نقصان کو روکتے ہیں۔

بین الاقوامی نقل و حمل کے دوران نقائص کو روکنے کے لیے کافی پیڈنگ کے ساتھ برآمدی پیکیجنگ ٹیموں کے ذریعے ہیٹ ایکسچینجرز اپنی مرضی کے مطابق بنائے جاتے ہیں۔

نمی کے داخلے کو روکنے کے لیے حساس علاقوں کو تقویت دینے کے لیے Desiccants کا استعمال کیا جاتا ہے۔ کنٹینرز کی ایکسپورٹ-کی تیاری کلائنٹ کی سہولیات تک نقل و حمل کے لیے سیل کرنے سے پہلے تعمیل آڈٹ کے ذریعے تصدیق کی جاتی ہے۔ سخت صنعتی ماحول میں، ہیٹ ایکسچینجرز سخت پروٹوکول کے نفاذ کی وجہ سے کئی سالوں تک محفوظ طریقے سے کام کرتے ہیں۔

نقل و حمل کے بعد، تنصیب اور سائٹ پر{0}} معائنہ کرنے والی ٹیم گردونواح میں ہموار تنصیب اور محفوظ آپریشن کو یقینی بناتی ہے۔ معائنہ ٹیم لیک کی جانچ کرتی ہے، سیال کے بہاؤ کی شرح اور درجہ حرارت کے فرق کی تصدیق کرتی ہے، اور مجموعی کارکردگی کی نگرانی کرتی ہے۔

ہندوستان میں ایک قابل اعتماد شیل اور ٹیوب ہیٹ ایکسچینجر بنانے والے کے طور پر، GNEE عالمی-کلاس سہولیات کو برقرار رکھتا ہے اور سنکنرن-مزاحم شیل اور ٹیوب ہیٹ ایکسچینجرز فراہم کرنے کے لیے سخت عمل کو لاگو کرتا ہے جو اعلی کارکردگی کو برقرار رکھتے ہوئے بین الاقوامی معیارات پر پورا اترتے ہیں۔

ہم آپ کے ہیٹ ایکسچینجر کی تمام ضروریات کو پورا کرنے کا طریقہ جانتے ہیں، چاہے ان میں اہم سرمایہ کاری شامل ہو یا متبادل کی لازمی ضرورت۔ ایک موزوں اور ضابطہ-کے مطابق صنعتی ہیٹ ایکسچینجر حاصل کرنے کے لیے ہمارے ماہرین سے جڑیں جو آپ کی ضروریات کو پورا کرے۔
